2009年11月27日

キックカバーブッシュ交換

今日はこの前の休みからの続きを。
いきなりだけど開きましたぴかぴか(新しい)
ブログ 002.jpg

ドツいてダメだったから、てこの原理で強引に(^_^;)。

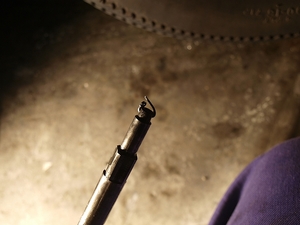

本当はリリーシングアームが抜けるんだけど・・・。
中の割りピンが曲がって全部抜けた・笑。
ブログ 006.jpg
一番下のワッシャー入ってなかったんだ(゜_゜)。

っで、抜けたら外れてしまったパーツ・汗。
あとで外してしまう予定だったからまっいっか。
ブログ 003.jpg
取りあえずはこっちは放置で、

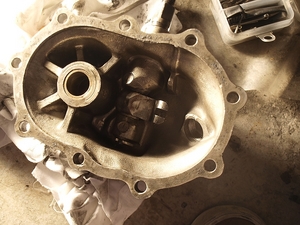

問題のケース側の解体へ。
ブログ 004.jpg

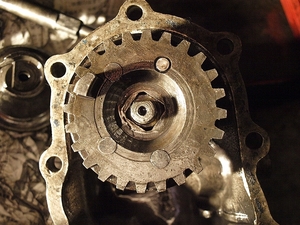

ギアを外すのにナットとツメを外して。
ブログ 007.jpg

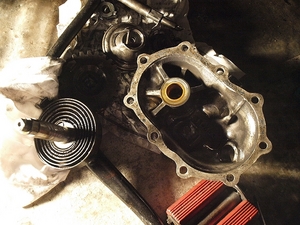

アーム一体のキックアームを抜いて分解完了。
ブログ 008.jpg

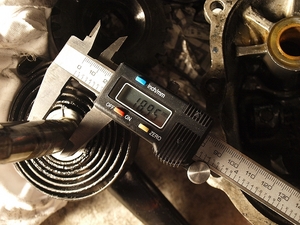

問題のキックアーム穴ブッシュ交換をする前にアームの太さを確認。
ブログ 009.jpg
少し段べりもあるけど許容範囲かな??

で、ブッシュを交換するのだが・・・。
え~、そう簡単には抜けません。
普通はプレスをかけるんだけどそんなもんはもちろんありません(-_-)。
炙ったりして、この前の作ったもんで押し出そうとするが・・・。

失敗(/_;)。

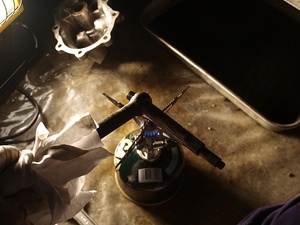

気分を変えて、リリーシングアームも炙って抜こうとしてけど・・・。
ブログ 010.jpg

抜けません(/_;)。

両方、あ〜だ、こ〜だしたけど抜けず(-_-)。
え~、チャリでケースとブッシュを持って、

近所のカスタム屋に持ち込み

ます・汗。

で、油圧プレスで完了(7000円かかったけど・・・)。
ついでにリリーシングアームもプレスで抜いてもらった(^_^)V。
ってか、プレス欲しいなぁ・・・( ..)φ。
まあ、それは置いておいて。
今後のことを考えて、
ブログ 011.jpg

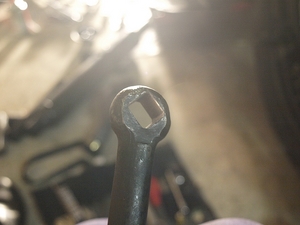

アームの方はヤスリで削って抜き差ししやすいように加工して確認。
ブログ 012.jpg


キックアームの入り具合も確認。
ブログ 013.jpg
ん~、ちょっときついけどイイ感じるんるん
ガタもなくなったし、使えば減って馴染むからよしだなグッド(上向き矢印)


確認は終了したから本組み開始。
ブログ 014.jpg
バラしたリリース側を組んで、
ブログ 015.jpg
キックアームにグリスを塗って外ワッシャーを入れて、
ブログ 017.jpg
キックスプリングを引っ掛けながら組み付け。
ブログ 016.jpg

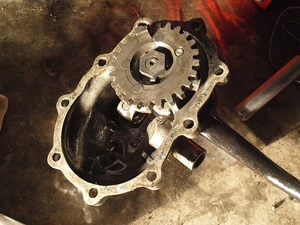

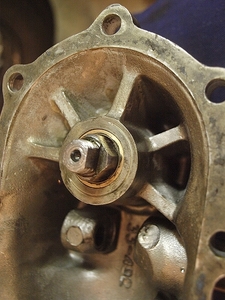

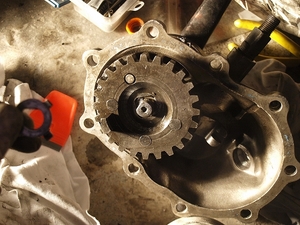

中もギアの向きを確認しながら付けて、ナットで固定。
ブログ 018.jpg

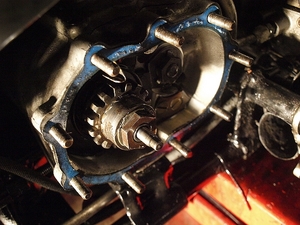

ケースへの組み付けはクラッチリリースベアリングがはめようとすると落ちる落ちる(;一_一)。
本体側に付けたままだとキックギアが当たって着けれないし・・・。
下から指を入れて支えつつ、何度かチャレンジ。

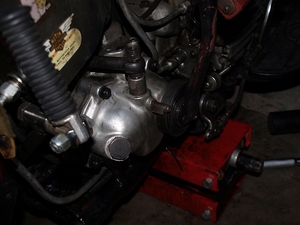

で、完成ぴかぴか(新しい)


ブログ 019.jpg
これで1〜2万キロは大丈夫だなグッド(上向き矢印)るんるん
